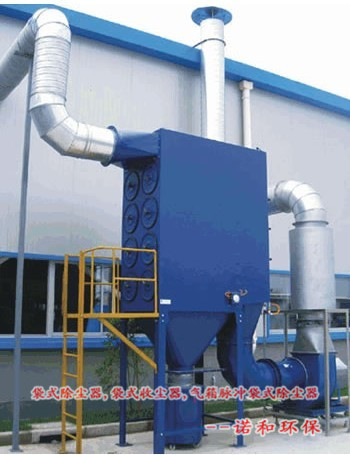

立式濾筒除塵器的概述

    XLT型立式濾筒除塵器，是我公司在混凝土拋丸機吸塵系統專利技術的基礎上，發展出來的新型脈沖除塵器。該型濾筒式除塵器除塵器，結合了濾筒除塵器和布袋除塵器的特點，不僅占地面積小，而且過濾精度較高。

一、構造

本除塵器由過濾室、凈氣室、儲灰斗，排塵輸送裝置及噴吹清灰系統組成。

凈氣室包括更換濾筒用檢修門、出風口，文氏管等組件。

集塵室內有多孔板，折疊式集塵濾筒。

儲灰斗內有進風管道。

排灰裝置回轉卸料器或手動蝶閥。

噴吹清灰系統由脈沖控制儀，電磁脈沖閥，噴吹管及氣包組成。

二、立式濾筒除塵器的工作原理：

    含塵氣體從進風口進入除塵器儲灰斗、其中較粗顆粒在重力作用下，與進風口管道壁產生碰撞，失去能量，直接落入灰斗; 其余較細粉塵在氣流作用下，向上進入集塵室，由于折疊式濾筒的過濾效應，粉塵被粘附在濾筒外表面上，穿過濾筒的凈化氣體經文氏管進入凈氣室后，由出風口排出。

清灰是由脈沖控制儀按預定的順序觸發各電磁脈沖氣閥開啟，氣包內壓縮空氣瞬間經氣閥由文氏管噴入到對應的濾筒內，濾筒瞬間在逆向高壓氣流作用下急劇膨脹，隨后收縮，將積附在其表面的粉塵抖落。

三、立式安裝與傾斜安裝的濾筒除塵器性能比較
